PEI、LCP、PPS塑料的区别
发表时间：2025-06-07 09:33:18
一、基础特性对比
| 特性 | PEI（聚醚酰亚胺） | LCP（液晶聚合物） | PPS（聚苯硫醚） |
|---|---|---|---|
| 分子结构 | 非晶态，醚键+酰亚胺环 | 半结晶，刚性棒状分子链 | 半结晶，苯环与硫原子交替 |
| 密度 (g/cm³) | 1.27~1.42 | 1.35~1.80（玻纤增强） | 1.34~1.90（玻纤增强） |
| 长期耐温 (°C) | 170~180 | 200~240 | 200~220 |
| 热变形温度 (°C) | 200~210（1.8MPa） | 260~350（1.8MPa） | 260~270（1.8MPa） |
| 阻燃性 | UL94 V-0（本征阻燃） | UL94 V-0（本征阻燃） | UL94 V-0（本征阻燃） |
| 介电常数 (1MHz) | 3.1~3.5 | 2.9~3.8（低且稳定） | 3.0~3.5 |
| 吸湿率 (%) | 0.25 | <0.03 | <0.05 |
| 价格 (元/kg) | ¥500~800 | ¥300~500 | ¥100~200 |
二、机械与功能特性
| 特性 | PEI | LCP | PPS |
|---|---|---|---|
| 拉伸强度 (MPa) | 100~110（纯树脂） | 150~220（30%玻纤增强） | 150~180（40%玻纤增强） |
| 冲击韧性 | 高（缺口冲击 >50 kJ/m²） | 低（缺口冲击 8~15 kJ/m²） | 中低（缺口冲击 8~12 kJ/m²） |
| 耐化学性 | 耐酸、碱、烃类， 不耐强氧化酸 | 耐溶剂、燃油、酸碱性优异 | 耐酸、碱、有机溶剂极佳， 不耐浓硝酸 |
| 尺寸稳定性 | 收缩率 0.7% | 收缩率 0.1~0.5%（各向异性） | 收缩率 0.2~0.5% |
| 特殊优势 | 透明、生物相容性 | 超高流动性、低翘曲 | 耐磨、耐电弧 |
三、加工工艺对比
| 工艺 | PEI | LCP | PPS |
|---|---|---|---|
| 干燥条件 | 150°C×4~6h | 120°C×4h | 140°C×3h |
| 注塑温度 (°C) | 340~400 | 280~350 | 300~330 |
| 模具温度 (°C) | 140~180 | 80~150 | 130~160 |
| 流动性 | 中等（适合壁厚>1mm） | 极佳（可成型0.2mm薄壁） | 良好（需高压注塑） |
| 难点 | 高温易降解 | 各向异性导致力学方向差异 | 加工释放腐蚀性气体 |
四、典型应用场景
| 领域 | PEI | LCP | PPS |
|---|---|---|---|
| 电子电器 | 高温插座、芯片载具、 透明医疗窥镜 | 5G连接器、CPU插座、 超薄手机天线 | 继电器基座、 电动车电机绝缘片 |
| 汽车工业 | 传感器壳体、 车灯反射罩（透明） | 涡轮增压器传感器、 线束密封环 | 燃油泵组件、 电池冷却阀 |
| 航空航天 | 客舱内饰支架、 耐辐射卫星部件 | 引擎传感器外壳、 高频雷达罩 | 耐燃油管路接头、 防火隔板 |
| 医疗设备 | 手术器械手柄、 可灭菌透析器 | 内窥镜齿轮、 植入器械微型零件 | 消毒托盘、 耐化学腐蚀泵体 |
| 工业设备 | 蒸汽阀门、 3D打印耐高温耗材 | 精密齿轮、 耐高温轴承保持架 | 化工泵叶轮、 耐腐蚀管道衬里 |

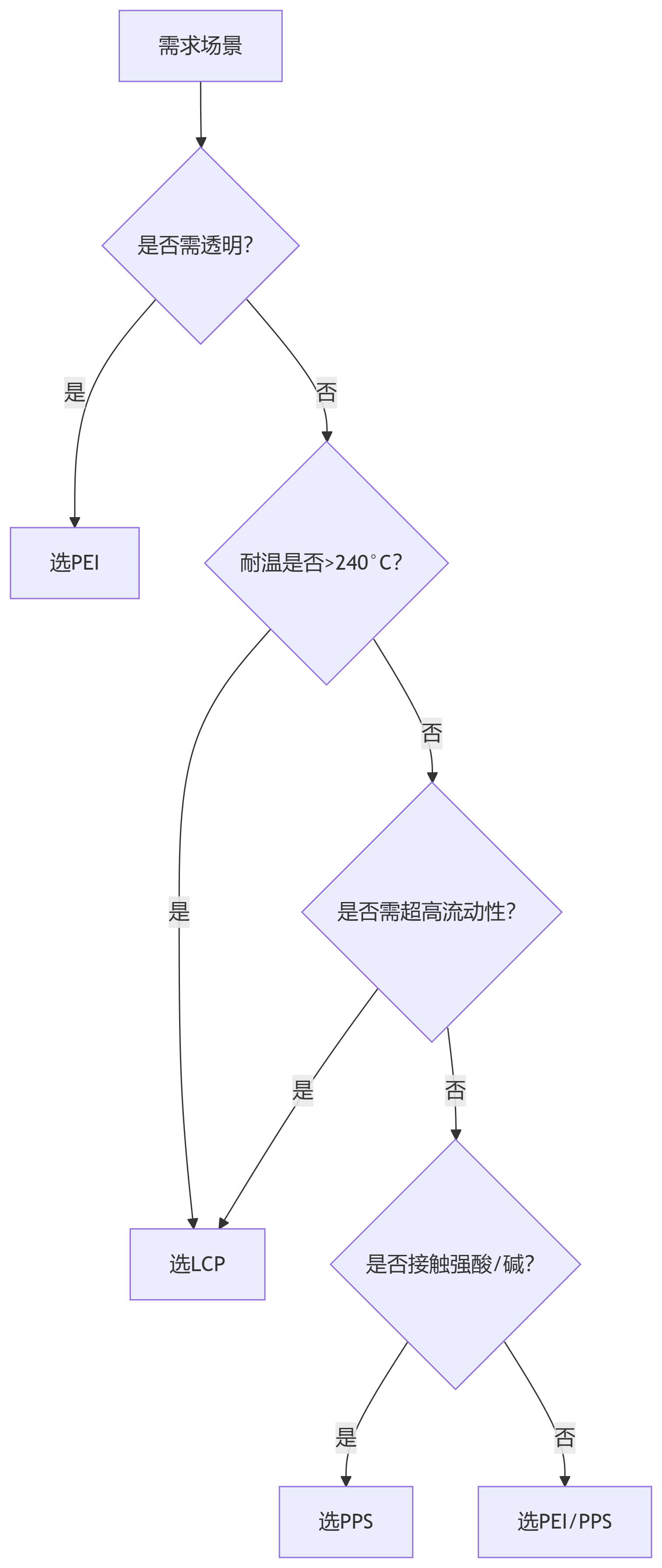

五、选型决策树
六、总结
PEI：胜在 透明性、韧性与生物相容性，适合医疗、光学及中高温绝缘件，但成本最高。
LCP：以 超高流动性、耐温性及尺寸稳定 见长，专攻精密电子薄壁件，但脆性明显。
PPS：凭 极致耐化学腐蚀、耐磨及性价比 取胜，主导汽车燃油系统与化工场景，但韧性不足。
选型口诀：
要透明耐热——PEI；
要薄壁精密——LCP；
要耐腐耐磨——PPS。
